一、設備簡介

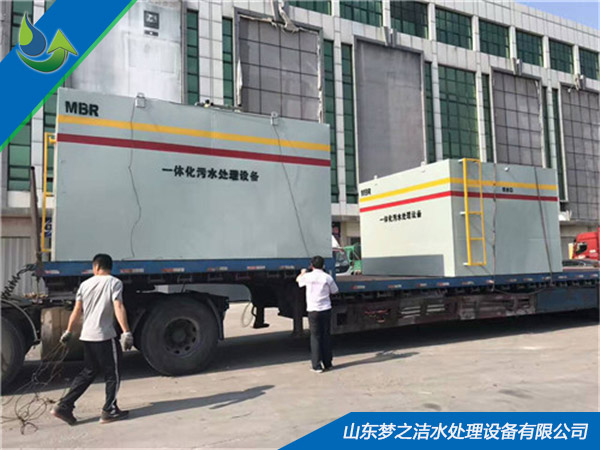

MBR膜污水處理設備采用膜生物反應器（Membrane Bioreactor,簡稱MBR〕技術是生物處理技術與膜分離技術相結合的一種新設備，取代了傳統工藝中的二沉池，它可以高效地進行固液分離,得到直接使用的穩定中水。又可在生物池內維持高濃度的微生物量，工藝剩余污泥少，極有效地去除氨氮，出水懸浮物和濁度接近于零，出水中細菌和病毒被大幅度去除，能耗低，占地面積小。

二、設備構成

MBR膜污水處理設備由以下七部分組成：

1、格柵

在污水進入調節池前設置一道格柵，用以去除污水中的軟性纏繞物、較大固顆粒雜物及飄浮物，從而保護后續工作水泵使用壽命并降低系統處理工作負荷。格柵井設置鋼筋砼結構，格柵采用手動框式。

2、調節池（集水池）

污水經格柵處理后進入調節池進行水量、水質的調節均化，保證后續生化處理系統水量、水質的均衡、穩定、又對污水中有機物起到一定的降解功效，提高整個系統的抗沖擊性能和處理效果。調節池設計為鋼筋砼結構。

3、水解酸化池水解酸化池由池體、填料和布水系統組成。生物的厭氧發酵分為四個階段：水解階段；酸化階段；酸性衰退階段及甲烷化階段。在水解階段，固體物質降解為溶解性物質，大分子物質降解為小分子物質。厭氧反應池是把反應控制在第二階段完成之前，故水力停留時間短，效率高，同時提高了污水的可生化性。

水解酸化池啟動后，污水由布水系統進入池體，由池底向上流動，經細菌形成的污泥層和填料層時，污泥層對懸浮物、有機物進行吸附、網捕、生物學絮凝、生物降解作用，使污水在降解COD的同時也得以澄清。填料層的設置為提高水解酸化池污泥層的穩定性及微生物量起到積極作用，并起到了較強的截流作用，對去除水體的SS有較好的效果。

另外，兼氧狀態下的水解酸化池內很適合反硝化菌的生長。水解酸化池利用原水中豐富的碳源，對來自生物接觸氧化池的硝化混合液進行反硝化，將水中的硝態氮還原為N2排出，從而達到脫氮的目的。一體化污水處理裝置水解酸化工藝水力停留時間短，一般為3-6小時，COD去除率20-30%，同時具有很強的抗沖擊負荷能力，COD容積負荷為1-3kgCOD/m3.d。

4、接觸氧化池生物接觸氧化工藝主要由填料、曝氣系統、進出水系統組成。通過投加填料，培養產生生物膜，有效的提高了活性污泥的濃度。與傳統活性污泥法相比，停留時間短、抗沖擊負荷能力強、處理效率高、污泥產量低。接觸氧化池分為兩級，總停留時間為3－6h，氣水比8－12：1，池中采用新型彈性立體填料，比表面積大，微生物易掛膜，脫膜，在同樣有機物負荷條件下，對有機物去除率高，能提高空氣中的氧在水中溶解度。

5、MBR膜池膜生物反應器（MembraneBio-Reactor,MBR）為膜分離技術與生物處理技術有機結合之新型態廢水處理系統。以膜組件取代傳統生物處理技術末端二沉池，在生物反應器中保持高活性污泥濃度，提高生物處理有機負荷，從而減少污水處理設施占地面積，并通過保持低污泥負荷減少剩余污泥量。主要利用沉浸于好氧生物池內之膜分離設備截留槽內的活性污泥與大分子有機物。膜生物反應器因其有效的截留作用，可保留世代周期較長的微生物，可實現對污水深度凈化，同時硝化菌在系統內能充分繁殖，其硝化效果明顯，對深度除磷脫氮提供可能。

6、清水池清水池主要用于儲存膜抽吸出水，便于膜反洗及中水回用。

7、污泥池定期監測MBR膜池內污泥濃度，當污泥濃度過高時，通過污泥泵排放至污泥池，污泥池內敷設曝氣管，使污泥進行好氧消化，經消化后所剩的污泥量極少，一般每年只需用吸糞車運出2－3次即可。

8、設備間設備間內主要有電器設備、風機、抽吸泵、反洗泵、加藥設備等。設計時嚴格控制，防止曝氣時污水倒灌。兩臺風機交替使用，為污水生物氧化及污泥好氣消化提供足夠的空氣。也可使用水下曝氣機提供空氣，無噪音，并可不建泵房；兩臺抽吸泵交替使用，并定期對膜系統進行加藥反洗。

9、整個MBR膜廢水處理設備的基礎或坑池視用戶要求制作，可直接挖坑修平，裝進設備后再將土埋上，也可先做磚墻結構成或混凝土結構的整池基礎，設備就位后再蓋上平板，同時設備與池邊留有適當查修間隙。

三、MBR工藝特點

MBR膜一體化污水處理設備，MBR膜生物處理技術應用于廢水再生利用方面，具有以下幾個特點：

（1）能高效地進行固液分離，將廢水中的懸浮物質、膠體物質、生物單元流失的微生物菌群與已凈化的水分開。分離工藝簡單，占地面積小，出水水質好，一般不須經三級處理即可回用。

（2）可使生物處理單元內生物量維持在高濃度，使容積負荷大大提高，同時膜分離的高效性，使處理單元水力停留時間大大的縮短，生物反應器的占地面積相應減少。

（3）由于可防止各種微生物菌群的流失，有利于生長速度緩慢的細菌（硝化細菌等）的生長，從而使系統中各種代謝過程順利進行。

（4）使一些大分子難降解有機物的停留時間變長，有利于它們的分解。

〔5〕膜處理技術與其它的過濾分離技術一樣，在長期的運轉過程中，膜作為一種過濾介質堵塞，膜的通過水量運轉時間而逐漸下降有效的反沖洗和化學清洗可減緩膜通量的下降，維持MBR系統的有效使用壽命。

（6）MBR技術應用在城市污水處理中，由于其工藝簡單，操作方便，可以實現全自動運行管理。

四、安裝注意事項

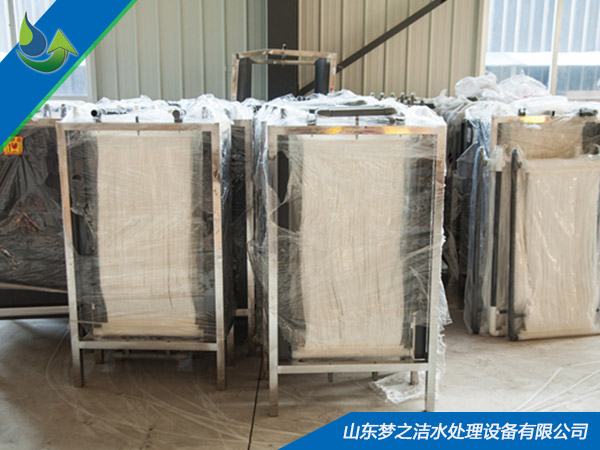

1、膜安裝時首要要整理一下安裝環境，從包裝中拆出來的膜有滿意的當?shù)乜梢云椒€(wěn)放置，在安裝進程中有可能碰觸到膜面的尖銳鈍器留心包扎起來，防止安裝進程對膜構成損壞。

2、保證MBR膜池整理潔凈無顆粒雜物留在池底，膜組件支架固定可靠。然后初步對MBR池放水，水面離組件頂端約十公分左右。剛從包裝袋離拆出來的新膜表面比較粘黏，安裝的時分如果不放好水起光滑作用的話，挨近的兩個膜面會粘黏在一起，如果用力向下按壓的話會導致膜面受損。

3、剛從包裝塑料袋里拆出來的膜片，搬運膜片的進程中不能使膜面有很大視點的彎曲，更不能隨意放置在沒要保護措施的地上或其他物體上面。

4、每張膜片在拆出包裝后即將安裝時，要做一下細節檢查，檢查每片膜的表面是否有劃傷的痕跡，檢查膠水膠接處是否有空位，如發現問題應該及時替換膜片。

5、在組裝膜片的時分，腳盡量不要踩在膜片上面，如不得已，盡量踩在膜的角邊而不是中部。

6、膜片是單張順次放入膜組件之中，留心好每張膜片的出水口的方向是否與主抽吸管相對應，防止裝錯方向再從頭拔出來。

7、膜片是每5片分為一個小的單元格，留心檢查每個單元格的膜片數量，不能漏裝。

8、在裝膜的進程中動作要慢，保證每片膜在相應的隔條之內，切勿強拉硬推。

9、MBR膜片全部放進組件后，用橡皮壓條將各個膜分隔壓牢，然后用槽鋼將橡皮壓條扣死，兩端螺絲一定要擰緊。
